基于昆泰芯TMR磁編碼芯片KTM190TC-ST3智能呼拉圈方案

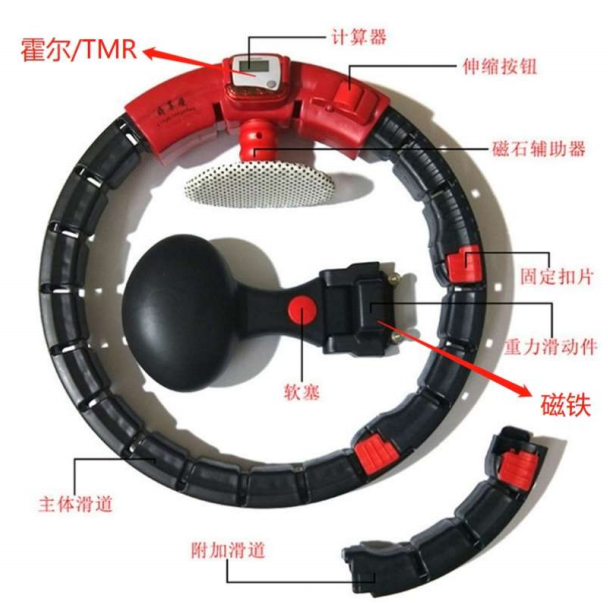

智能呼拉圈是一種廣受人們喜歡的智能健身設備，具有塑身、減腹、健身及促進腸道蠕動等功能。智能呼拉圈的工作原理是通過內置的TMR磁編碼傳感器芯片傳感器來記錄用戶的運動狀態和數據，并根據用戶的運動情況進行智能調節，同時通過顯示屏顯示運動數據，并可通過BLE藍牙芯片與手機APP通訊，為用戶提供運動數據統計、計劃、打卡、分享、排行榜等。
深圳市綠都電子有限公司代理國民技術單片機和藍牙芯片，及昆泰芯的霍爾和磁編芯片，可為您提供智能呼拉圈方案的技術支持和芯片購買等服務，歡迎來電垂詢，聯絡方式：0755-83777478，18688790400，[email protected]。

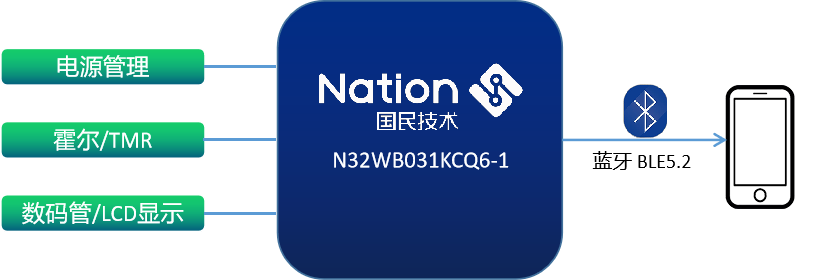

一、產品框圖
該智能呼拉圈方案的主控采用國民技術N32WB031KCQ6-1藍牙芯片，并通過IO/SPI接數碼管或LCD屏，霍爾器件采用昆泰芯的TMR磁性開關KTM1901TC-ST3芯片。
二、方案優勢
1、主控N32WB031KCQ6-1藍牙芯片具有極低的待機功耗（1uA)和工作功耗，滿足紐扣電池供電；
2、 昆泰芯KTM1901TC-ST3超高靈敏度17GS，感測距離遠，磁鐵可安裝于計速器較遠位置，方便結構設計；
3、 昆泰芯KTM1901TC-ST3工作功耗低至3.4uA。
三、器件說明
1、國民技術N32WB031KCQ6-1
N32WB03x系列藍牙芯片是國民技術新一代高性能、超低功耗的藍牙5.1芯片，采用32位ARM Cortex?-M0內核，最高工作主頻64MHz，片上集成48KB SRAM，256/512KB Flash。集成先進的BLE5.1射頻收發器，符合藍牙BLE5.1規范，可配置為標準的1Mbps BLE模式，2Mbps增強BLE模式，125kbps BLE遠程模式(S8)，500kbps BLE遠程模式(S2)。在BLE 1M或2M模式下，支持AOA(到達角)和AOD(離去角)，支持RSSI(接收器信號強度指示)，支持多個角色，同時支持主從角色，支持多連接，支持?jǐn)?shù)據包長度擴展，支持KEYSCAN，IRC，10位1.33Msps ADC(可配置為16位16Ksps), 支持模擬MIC輸入，PGA放大，支持基本、通用、高級TIMER，RTC、WWDG，IWDG，LPUART，USART，SPI，I2C等外設。
2、昆泰芯KTM1901TC-ST3
