昆泰芯KTH7812高精度高速霍爾在Ebike助力車和電摩的應用
昆泰芯KTH78系列高精度高速絕對角度霍爾傳感器芯片，最高16位分辨率絕對角度輸出，可實現在軸和離軸場合下的無接觸式磁場角度測量。不論轉速范圍在 0~120000rpm之間，KTH78系列都能快速準確地輸出角度信息，適用于需要精準角度測量和轉速控制的各個領域。
更多的昆泰芯霍爾與磁編芯片技術支持及芯片購買服務，請聯絡昆泰芯代理商深圳市綠都電子有限公司，聯絡方式：0755-83777478，18688790400，[email protected]
一、產品特點

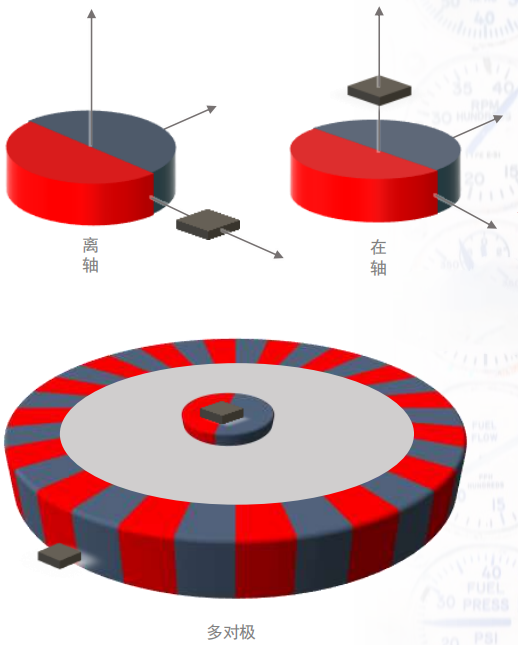

?在軸、離軸無接觸式使用場景下均可應用
?16bit 分辨率絕對角度輸出
?SPI 通信：角度讀取、寄存器讀寫
?可編程 4096 步/圈 ABZ 輸出
?PWM 14bit 角度輸出
?可編程磁場強度檢測
?工作溫度范圍為40°C 至 125°C
?QFN16L 或 SOP8 封裝

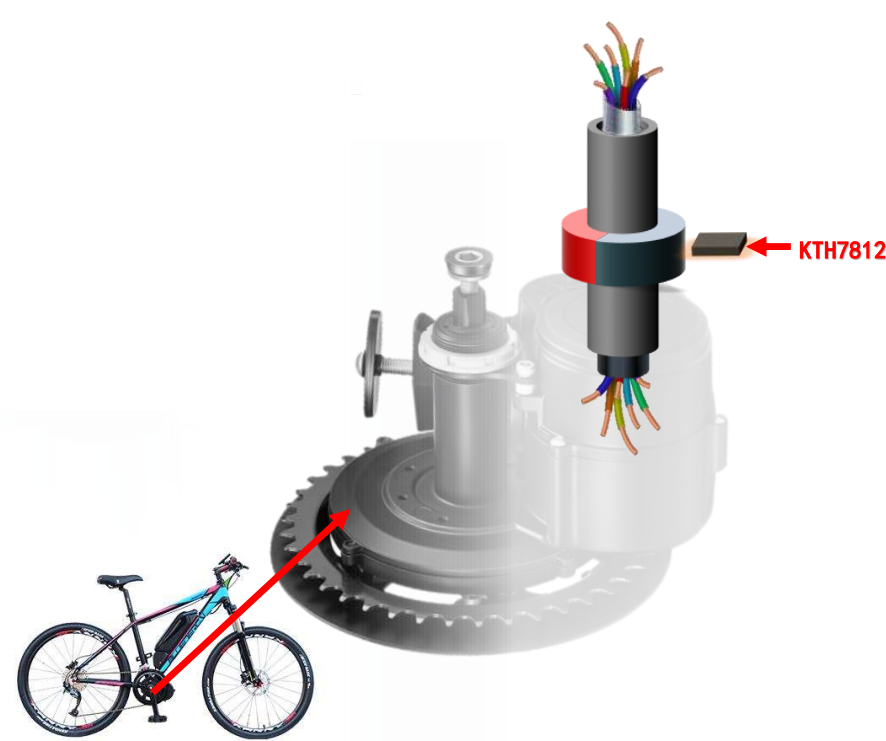

二、KTH7812在Ebike中置電機中的應用
? 可以側軸安裝傳感器
? 不影響軸內部走線
? 滿足力矩中置電機更小、更輕、更高可靠性要求
? 提供絕對角度、位置、速度和扭矩
? 芯片內有存儲器MTP
? 溫度范圍：-40°C至+125

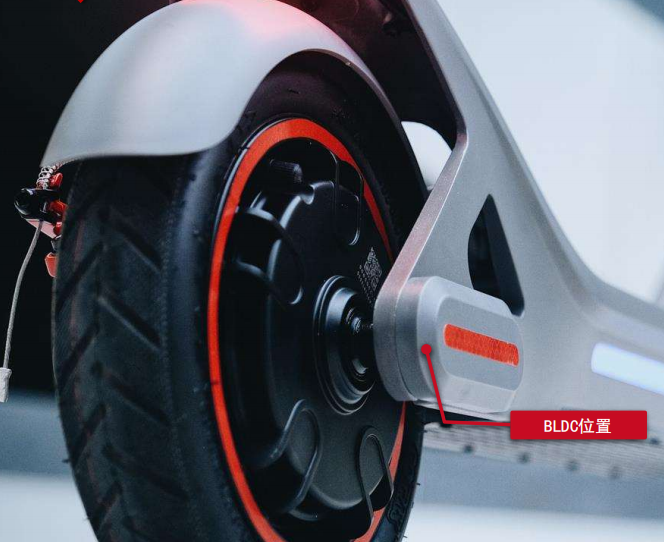

三、KTH7812在電摩、電動踏板直流無刷BLDC電機中的應用
? 提供絕對角度、位置和扭矩
SPI用于數字角度讀出和傳感器配置
替換光學編碼器，ABZ輸出與光學輸出兼容
? 芯片內有存儲器MTP
? 溫度范圍：-40°C至+125°C

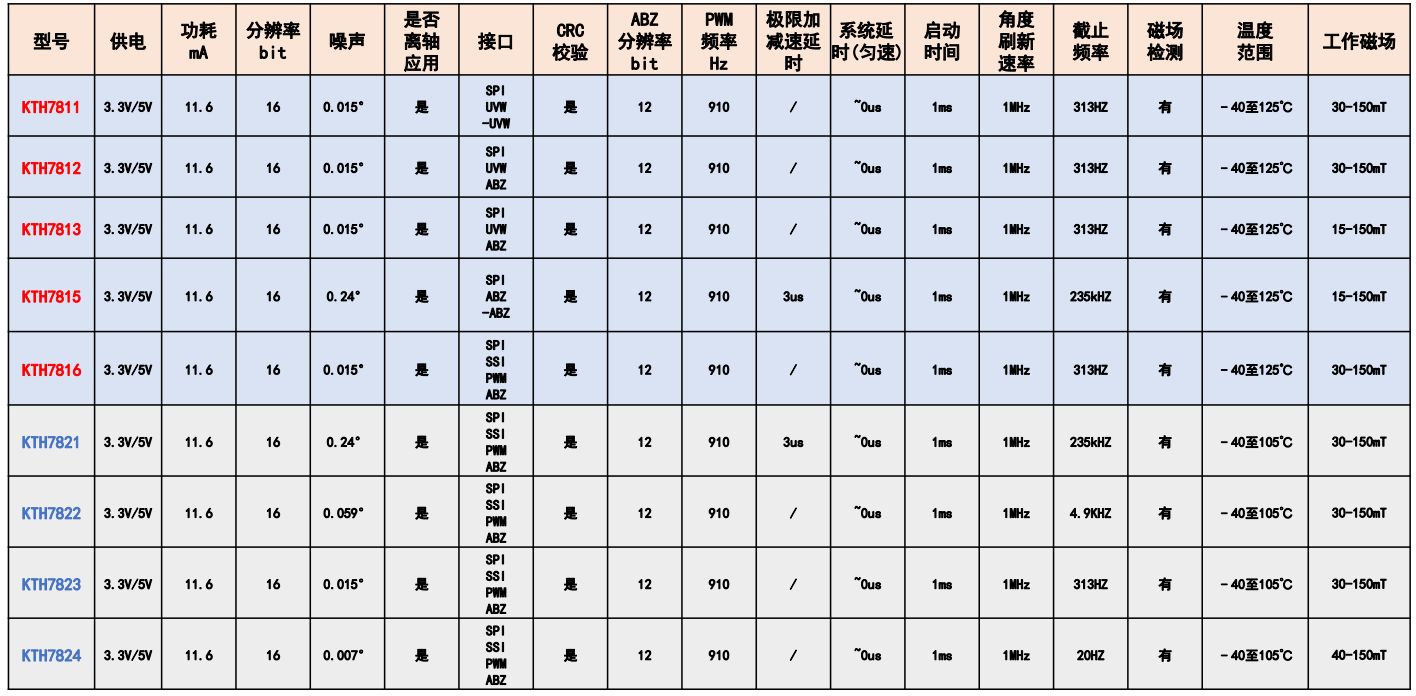

四、KTH78系列量產型號
昆泰芯KTH78霍爾量產型號：KTH7811 KTH7812 KTH7813 KTH7815 KTH7816 KTH7821 KTH7822 KTH7823 KTH7824
